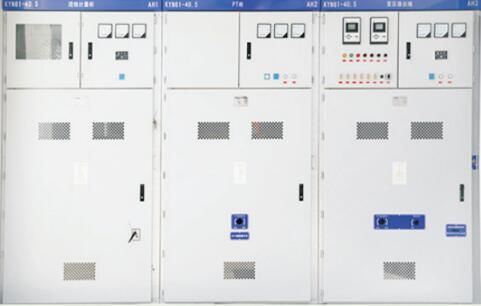

KYN61-40.5(Z)鎧裝移開式交流金屬封閉開關設備

1、概述

KYN61-40.5(Z)型鎧裝移開式交流金屬封閉開關設備,適用于三相交流50HZ,額定電壓35KV單母線及單母線分段電力系統,作為發電廠、變電站、

工礦企業、高層建筑等變配電中接收和分配電能之用,對電路具有保護、控制、測量、信號傳輸?shù)裙δ?具備完整的“五防”保護功能

2、使用條件

2.1、戶內、環境溫度:上限+40℃、下限-15℃

2.2、相對濕度:日平均值不大于95%,月平均值不大于90%

2.3、海拔高度:不超過1000M

2.4、飽和蒸汽壓:日平均值不大于2.2×10-3MPa,月平均值不大于1.8×10-3MPa

2.5、地震烈度:不超過8度

2.6、無火災、爆炸危驗、嚴重污染、化學腐蝕及劇烈震動的場所

3、執行標準

GB3906-2006           3.6~40.5KV交流金屬封閉開關設備和控制設備

GB1984-2003           高壓交流斷路器

GB1207-2006           電流互感器

GB1208-2006           電磁式電壓互感器

GB1985-2004           高壓交流隔離開關和接地開關

GB14285-2006         繼電保護技術規范

GB/T14285-2006      繼電保護和*自動裝置技術規程

DL/T5136-2001        火力發電廠、變電所二次接線設計技術規程

DL/T404-2007          3.6~40.5KV交流金屬封閉開關設備和控制設備

DL/T593-2006          高壓開關設備和控制設備標準的共用技術要求

GB2682-81              電工成套裝置中的指示燈和按扭的顏色

Gb4208-1993          外殼防護等級

4、型號含義

5、技術參數

6、結構特征

KYN6140.5開關設備的外殼采用覆鋁鋅板經過數控機床加工,并采取多重折邊工藝,通過高強度螺栓聯接組合而成,使柜體不僅具有精度高、耐腐

蝕、抗氧化的作用,而且機械強度高,外觀美觀。KYN61-405開關設備柜體按其組成可以分為柜體和可移開式手車兩部分。

7、訂貨須知

7.1、戶內、環境溫度:上限+40℃、下限-15℃

7.2、相對濕度:日平均值不大于95%,月平均值不大于90%

7.3、海拔高度:不超過1000M

7.4、飽和蒸汽壓:日平均值不大于2.2×10-3MPa,月平均值不大于1.8×10-3MPa

7.5、地震烈度:不超過8度

7.6、無火災、爆炸危險、嚴重污染.化學腐蝕及劇烈震動的場所
