JYRQ1系列液體電阻起動器(繞線電機)

1、概述

JYRQ1系列液體電阻起動器(繞線電機)是為改善大中型繞線式交流異步電動機的起動性能而研制的新型起動器，它是通過在電機轉子回路串入液體電阻，自動無級調整電阻阻值，滿足電機機械特性對串入電阻值的要求，從而使電動機在獲得*大起動轉矩及*小起動電流的情況下，無沖擊的均勻升速，平滑起動，起動結束后轉子回路自動短接。它克服了頻敏電阻起動器沖擊電流大、難起動和操作不便等問題,廣泛適用于建材、冶金、化工、礦山等工業部門的球磨機、空壓機、破碎機、大型風機、大型水泵等電動機的重載起動，是頻敏起動器和金屬電阻起動器的理想替代產品。

2、技術特點

2.1、起動電流小且恒定，對電網無沖擊;

2.2、起動電流不大于額定電流的1.3倍，起動時間1S~ 60S可調;

2.3、平滑起動，減少對機械設備的沖擊，可延長機械設備及電機壽命;

2.4、可連續起動5~ 10次;

2.5、低電壓仍可起動，只要電網電壓能*電機正常運行，就能*順利起動;

2.6、對電網無諧波污染;

2.7、具有起動超時、液位、液溫、限位等保護功能。

2.8、結構簡單,維護方便，可靠性高。

3、正常工作條件

3.1、環境溫度上限不超過50°C，下限不低于-5°C ;

3.2、相對濕度不超過85% ;海撥高度不超過2000M ;

3.3、無劇烈振動及沖擊且垂直傾斜度不超過5°的場合;

3.4、沒有有導電塵埃、腐蝕性氣體、沒有火災及爆炸危險的場合;

3.5、電阻箱內液體工作溫度為5°C~70°C

3.6、 交流電源采用三相四線380/220V 20A,電壓為額定電壓的+10%。

注: 1 )環境溫度長期低于0°C時需加裝加熱器，用戶訂貨時應予說明。

     2 )電源電壓等級特殊時需重新設計，用戶訂貨時應予說明。

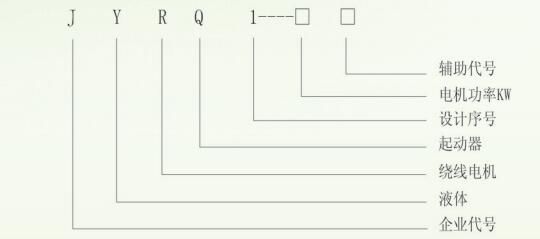

4、型號含義

4.1、輔助代號的意義

K 配低壓電機一次回路

P 短接接觸器用兩個接觸器并聯

B 短接接觸器用真空接觸器

PC 采用PLC

R 水箱帶電加熱

X 帶循環泵

」與進相機配套使用

輔助代號可以組合使用。僅0.2-0.4系列可以配低壓電機- -次回路。環境溫度長期低于0°C時需配電加熱功能。

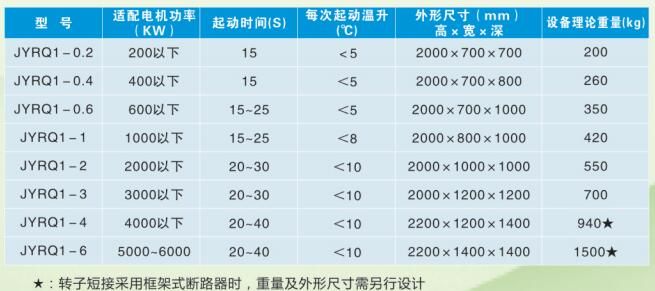

4.2、適配電機功率所對應的型號參照表

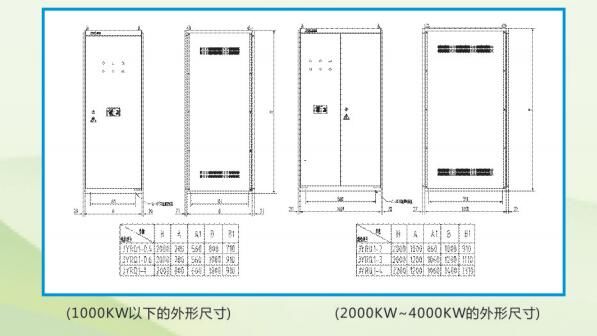

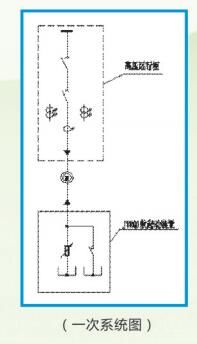

5、一次系統圖及外形尺寸

6、訂貨須知

6.1、所選起動器型號;

6.2、電機型號、額定功率、定子電壓、定子電流、轉子電壓、轉子電流;

6.3、 負載類型;

6.4、柜體顏色。
