JP1系列靜止式進相機

1、概述

JP1系列靜止式進相機是-種用于提高和改善大中型繞線式異步電動機功率因數的新型無功功率補償設備。它串接與電機轉子側，采用了變頻技術導入與轉子頻率相同的電流，在轉子回路產生-一個超前轉子電動勢90度的附加電動勢，從而使電機定子電流大幅減低、電機的溫升明顯減低、電機效率、過載能力和功率因數顯著提高。適用于水泥、冶金、軋鋼、造紙、制藥、化工、礦山等行業的三相繞線式異步電動機，能顯著降低電動機和電力線路上損耗，降低電動機溫升，改善電網供電質量，符合*的節能降耗產業政策,具有明顯經濟效益和社會效益。

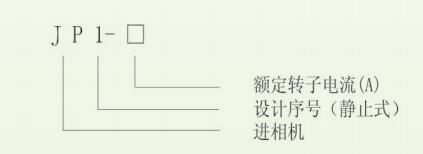

2、型號含義

3、主要技術參數

友情提示: 1、參數表中電機功率僅供參考, 需要依據電機型號、電機定子電壓、電機極數來選擇;2、轉子電流接近進相機上限電流值時,應選擇大-一個規格的型號.

4、使用條件

1、周?chē)諝鉁囟壬舷薏怀^(guò)+40C，下限不低于50°C ;大氣相對濕度不超過85% ;

2、海拔高度不超過1.5千米,特殊情況需另議;

3、安裝地點無顯著的搖動與沖擊振動;

4、在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃(包括導電塵埃) ;

5、柜體頂部上方600mm范圍內沒有任何遮擋物，若柜體下部電纜溝為封閉式，需將柜體墊高100mm，形成通風通道;

6、控制柜電源:三相四線380V/220V+10%、50Hz、 40A~ 100A.

5、產品特性

1、本產品結構形式為無觸點，參數容易調節，不怕灰塵，很容易與電動機達到*佳配合，克服了旋轉式進相機的兩大缺點;

2、本產品能使電動機功率因數提高到0.95以上，降低定子電流15~ 20%左右，無功功率降低60%以上,有效地減少電動機供電線路的電壓損失及電力損耗;

3、本產品采用交-交變頻與微機控制技術，真正做到無環流系統使設備本身的能耗降低到*小;

4、本產品全部采用電子元器件,使用壽命長*可靠維護費用極低;

5、具有故障自動保護功能，保障設備長期*運行;

6、本產品采用的接線方式可以*安裝與調試或者維護過程中不會影響到生產過程的正常運行;

7、操作簡單,安裝調試和維修保養均不影響正常生產，半年內可收回成本。

6、訂貨須知

1、電動機的型號;

2、電動機的額定功率;

3、電動機額定電子電壓U1、額定定子電流I1 ;

4、電動機額轉電子電壓U2、額定定子電流I2 ;

5、電動機實際功率因數COS中1 ;

6、電動機所帶負載類型及實際負荷率;

7、定子側高壓柜電流互感器變比。
