TBBA系列高壓并聯電容器裝置(自動投切)

1、概述

TBBA型高壓并聯電容器裝置(自動投切)適用于石化、冶金、鋼鐵、機械、水泥、交通、化工等行業6kV、10kV電力 系統，在配電線路中作系統無功功率的自動補償裝置，系統對6kV、10kV母 線進行自動跟蹤投切，穩定網絡電壓和線路功率因數，以減少配電系統和變壓器的損耗，提高電網供電質量。

2、產品特點

GB50227-2008 并聯電容器裝置設計規范

JB/7111-1997 高電壓并聯電容器裝置

GB/T11024.1-2001 標稱電壓1kV以 上交流電力系統用并聯電容器

DL/T604-1996  高電壓并聯電容器裝置訂貨技術條件

GB10229-1988 電抗器

3、正常工作條件

3.1、裝置為戶內安裝。

3.2、安裝運行地區的海拔高度應不超過1000m.

3.3、使用環境溫度為-40°C- + 45°C，相對濕度為85%。

3.4、安裝場所無有害氣體或蒸汽，且無導電性塵埃，無易燃易爆危險品。

3.5、安裝場地?zé)o劇烈震動和沖擊。

3.6、與垂直面的傾斜度不超過5度。

3.7、裝置的適用條件超過上述要求,另行設計。

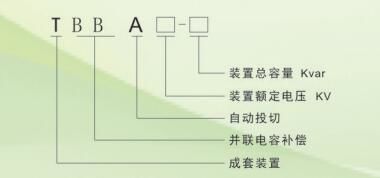

4、型號說明

5、產品特點

5.1、性能特點

◆采用*的無功功率和電壓調節控制裝置，自動跟蹤母線無功功率和電壓對電容器組進行自動投切控制，可靠性高，抗干擾能力強，自動化程度高，操作方便并具有強大的顯示功能及*的統計功能，具有自動控制、手動操作、遠方控制多種工作方式供用戶選擇。

◆根據用戶系統情況，可配置不同電抗率的電抗器來抑制諧波和合閘涌流，能將電容器組投入運行瞬間產生的涌流限制在電容器組額定電流的20倍以下。

◆裝置由多路等容或差容電容器組進行投切，可根據總補償容量靈活分組，補償精度高、沖擊小，能獲得*大的無功補償效果。

◆裝置可根據不同的變電站運行方式:雙變并列運行、雙變分列運行、一變或二變獨立運行、單變運行，控制裝置進行自動控制，控制方式靈活。

◆裝置具有過電壓保護、過電流保護、欠電壓保護、電壓(電流)不平衡保護、諧波保護等多種保護功能。

◆裝置允許在工頻1.1倍額定電壓下長期運行;并允許在由于過電壓和高次諧波造成的有效值1.3倍額定電流的穩態過電流下連續運行。

5.2、結構特點

TBBA系列自動投切高壓并聯電容器裝置由若干組自動投切補償柜及進線隔離柜組成;每組自動補償柜內包括投切開關、放電裝置(電壓互感器或放電線圈)、電流互感器、干式鐵芯電抗器、電力電容器、無間隙氧化物避雷器、繼電保護裝置、連接導線、支柱絕緣子、柜體等。進線隔離柜包括隔離開關、無功功率控制裝置，帶電顯示裝置等組成。

◆裝置采用標準柜體結構設計，對每條支路補償單元都是標準化結構，每條支路由-一個標準單元柜體組成，裝個裝置并柜安裝。

◆每條支路實現標準化設計，每條支路都為一個獨立的電容器組，每個電容器組都可以拿出來獨立使用，裝置擴容非常容易，

6、典型方案及技術參數

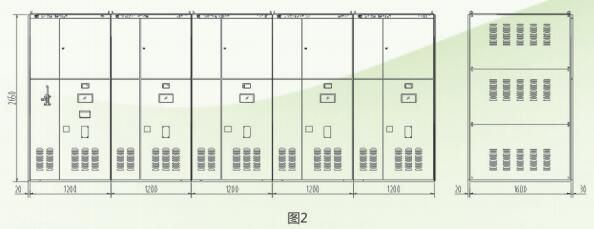

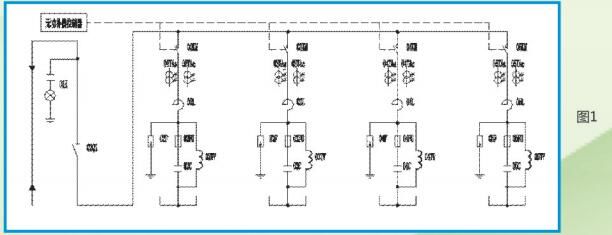

6.1、裝置的典型一次系統圖見圖1,裝置的典型外形圖見圖2 (接觸器投切)。

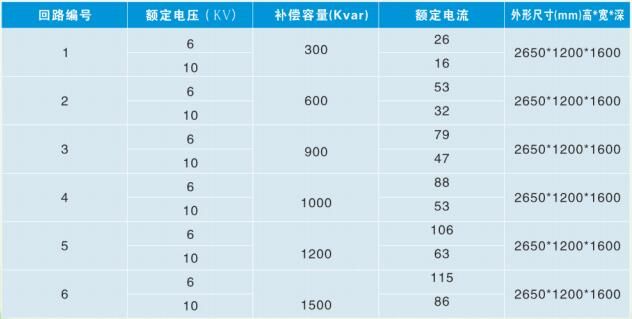

6.2、單組自動投切高壓并聯電容器裝置主要參數及外形尺寸見附表

注: 1)表中所列是單組補償裝置的容量,整個自動投切高壓并聯電容器裝置的總?cè)萘繛槊拷M容量的總和，單組容量可以不同。

2)可以選擇若干組以滿足自己補償量的需要。單組支路容量在1000Kvar以上的，采用斷路器投切。

7、訂貨須知

7.1、訂貨時請?zhí)峁┮淮谓泳€圖、平面布置圖、設備排列圖。

7.2、客戶訂貨時應寫明高壓并聯電容器裝置的型號、規格、電壓等級、容量及方案類型，進線方式。并注明是否包含以下設備:串聯電抗器、氧化鋅避雷器、放電線圈、接地刀閘、聯接母線、成套柜或支架和圍欄等。

7.3、要求柜體尺寸及顏色。

7.4、其他具體技術要求。
