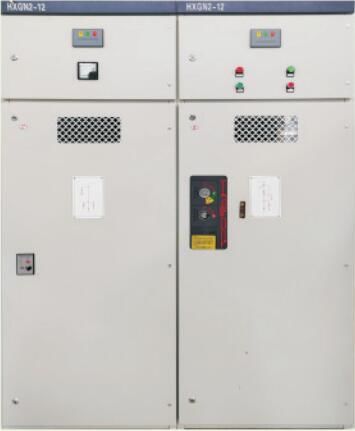

HXGN2-12箱型固定式金屬封閉開關設備( 環網柜)

1、概述

HXGN2-12型箱型固定式金屬封閉開關設備(環網柜)系交流三相10KV.50HZ的高壓開關設備，主要用于三相交流環網。終端配電網和工業用電設備。作為接受、分配電能之用，也可裝入預裝箱式變電站作為高壓受電之用。

2、執行標準

GB3906- 2020  3.6 ~ 40.5kV交流金屬封閉開關設備和控制設備

GB16926-2009  高壓交流負荷開關-熔斷器組合電器

GB1985-2014  高壓交流隔離開關和接地開關

GB4208-2014  外殼防護等級( IP代碼)

GB/T11022-2011  高壓開關設備和控制設備的共用技術要求

3、正常使用條件

1、周圍空氣溫度不高于+40°C、不低于一5°C井且24h內平均溫度不得高于+35°C ;

2、氣條件:空氣清潔、相對濕度在*高溫度為+40C時不超過50%，在較低溫度時允許有較高的相對濕度;

3、高度不得超過2000%

4、劇烈振動及沖擊且垂直傾斜度不超過5°的場合；

5、沒有導電塵埃、腐蝕性氣體、沒有火災及爆炸危險的場合；

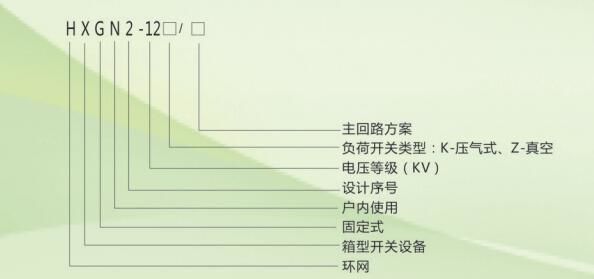

4、型號說明

5、主要技術參數

6、外形示意圖

7、訂貨須知

1、型號、規格、數量、顏色;

2、變壓器的容量;

3、一次方案圖及主要元器件的參數。
