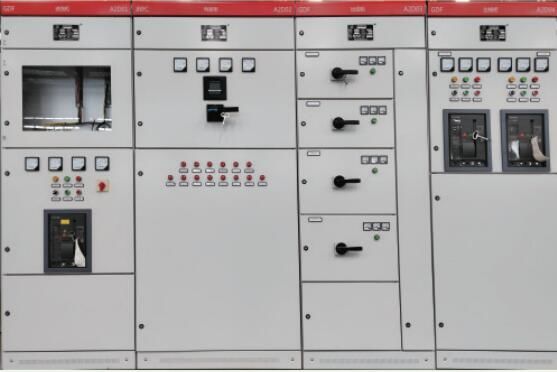

GDF系列固定分隔式開關柜

1、概述

GDF系列固定分隔式開關柜是根據市場的要求，吸取國內外成套低壓開關柜的優點，采取性能優越的抽出或插入式斷路器，開發出的一種*可靠，維修方便新型開關柜。本系列開關柜采用獨立模塊式結構設計，由水平母線室，垂直母線室，功能單元室，電纜室組成，各室之間采用鋼板或絕緣板進行分隔和密封，可有效防止各種事故相互干擾，是發電廠，變電站及各廠礦企業等交流配電系統可選用的新型產品。

GDF系列固定分隔式開關柜克服了固定式開關柜所裝回路數少、占地面積大、 檢修不如抽屜柜迅速;而抽屜柜容易出現插拔件及母線的磨損造成接觸不良導致母線發熱、推進機構、聯鎖機構頻繁操作易損壞斷裂、大電流抽屜整體重量及插件的推進力度大，影響抽屜推進及拉出等弊端。GDF系列低壓固定分隔式開關柜適用于三相交流50/60Hz，額定工作電壓400V，額定電流6300A及以下的三相四線制及三相五線制電力系統，廣泛應用于發電廠、變電站、工礦企業、大樓賓館、機場、碼頭以及廣播電視等通信中心，輸配電、電能轉換及電能消耗的動力配電中的PC和電動機控制中心MCC。

2、標準及規范

GB14048.1-2000 低壓開關設備和控制設備總則

GB 7251.1-2013 低壓成套開關設備和控制設備 第1部分總則

GB/T7251.12-2013 低壓成套開關設備和控制設備 第2部分:成套電力開關和控制設備

GB/T24274-2019 低壓抽出式成套開關設備和控制設備

GB/T24275-2019 低壓固定封閉式成套開關設備和控制設備

GB14048.6-1998 交流半導體電動機控制器起動器

JBT9661-1999 低壓抽出式成套開關設備

GB/T4208-2017 外殼防護等級( IP代碼)

GB/T 15576-2020 低壓成套無功功率補償裝置

JB/T11067-2011 低壓有源電力濾波裝置

DLT 379-2010 低壓晶閘管投切濾波裝置技術規范

DLT 1417-2015 低壓無功補償裝置運行規程

GB2682-81 電工成套裝置中的指示燈和按扭的顏色

3、正常工作條件

3.1、周圍空氣溫度不高于+40°C、不低于-5°C并且24h內平均溫度不得高于+35*C.

3.2、大氣條件:空氣清潔、相對濕度在*高溫度為+ 40°C時不超過50% ,在較低溫度時允許有較高的相對濕度，例如+ 20°C時為90%，應考慮到由于溫度變化，可能會偶然產生適度的凝露。

3.3、海拔高度不得超過2000m。

3.4、污染等級3.

3.5、本設備適用于以下溫度的運輸和儲存過程: -25°C至+ 55°C的范圍之間,在短時間內(不超過24h)可達+70°C，在這些極限溫度下設備不應遭到任何不可恢復的損傷，而且在正常條件下應能正常工作。

3.6、如果上述使用條件不能滿足時，應由用戶和制造商協商解決。

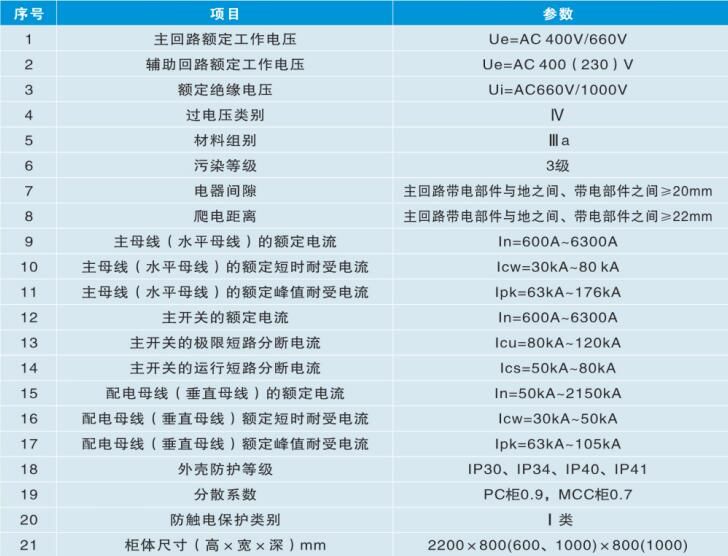

4、技術參數

5、型號說明

6、訂貨須知

6.1、產品的主電路方案圖。

6.2、產品的排列布置序列圖。

6.3、輔助電路原理圖。

6.4、主要元器件清單及要求。

6.5、電流、電壓、時間等參數整定要求。

6.6、產品顏色。

6.7、其它未盡事項。
