JDB系列高壓并聯電容器裝置(就地)

1、概述

JDB系列高壓并聯電容器裝置，是一種直接同高壓異步電動機并聯，與電動機同步投切或延遲投切的無功補償裝置，廣泛應用于冶金、礦山、建材石化、輕工、水利、機械等行業，該裝置能夠提高負載端的功率因數，降低線路損耗，節省能源，穩定電壓和改善電網質量。

2、標準及規范

GB3983.2-1989 高電壓并聯電容器

GB50227-2008 并聯電容器裝置設計規范

JB/T7111-1997 高電壓并聯電容器裝置

JB/T10557-2006  高壓無功就地補償裝置

GB/T11024.1-2001 標稱電壓1kV以 上交流電力系統用并聯電容器

GB10229-88 電抗器

3、正常工作條件

1、環境溫度為-40°C~+45*C ;

2、相對濕度不超過95% ;

3、安裝運行地區海拔不超過1000m ;

4、安裝場所應無劇烈的機械震動、與垂直的傾斜度不超過5度;

5、周圍介質無有害氣體及蒸汽、無導電性或爆炸性塵埃。

注:裝置的適用條件超過上述要求，應另行設計。

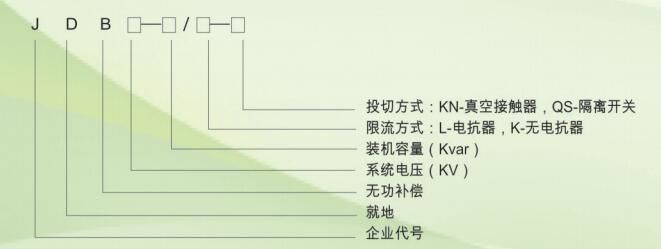

4、型號說明

5、典型方案

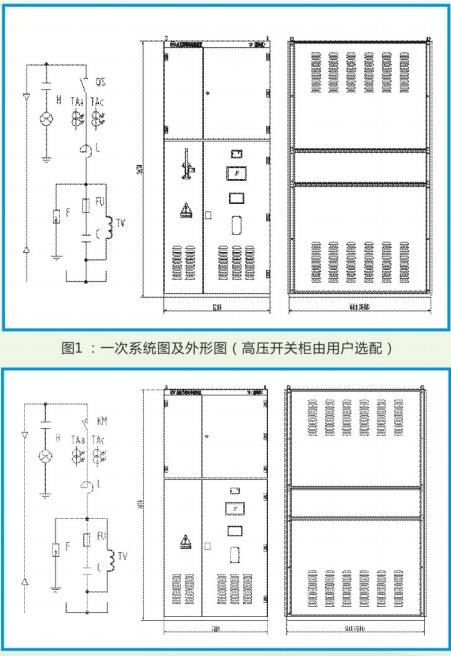

5.1、裝置的典型一次系統圖及外形圖見圖1、2.

5.2、裝置的外形及安裝尺寸須按具體要求設計的為準。

6、訂貨須知

6.1、請寫清楚電容補償裝置的型號、規格、電壓等級以及補充代號;

6.2、如有特殊要求(如進線方式、外形尺寸等)，請?zhí)貏e注明。
