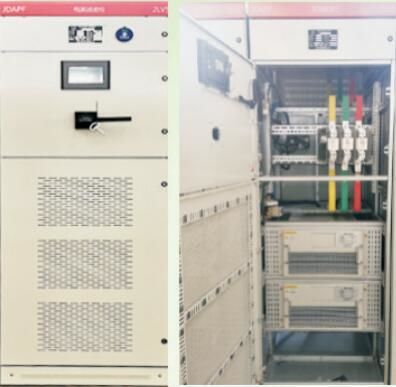

JDAPF系列低壓有源電力濾波裝置

1、概述

有源電力濾波器( Active Power Filter ，簡稱APF)，是采用現代電力電子技術和基于高速DSP器件的數字信號處理技術研制成的新型電力諧波治理專用設備，它由指令電流運算電路和補償電流發送電路兩個主要部分組成。指令電流運算電路將外部電流互感器檢測到的電流信號轉換為數字信號，送入高速數字信號處理器(DSP)對信號進行處理，將諧波與基波分離，并以脈寬調制(PWM)信號形式向補償電流發生電路送出驅動脈沖，驅動IGBT或IPM功率模塊，生成與電網諧波電流幅值相等、極性相反的補償電流注入電網，對諧波電流進行補償或抵消,實現主動消除電力諧波。

2、設計和制造標準

JB/T11067-2011低壓有源電力濾波裝置

JG/T417-2013建筑電氣用并聯有源電力濾波裝置

YD/T2323-2011通訊用低壓并聯型有源電力濾波器

DL/T1216-2013配電網靜止同步補償裝置技術規范

GB/T3859.4-2004半導體變流器包括直接直流變流器的半導體自換相變流器

GB/T7251.1-2013低壓成套開關設備和控制設備

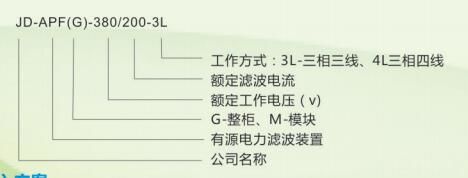

3、型號含義

4、低壓系統接入方案

5、技術參數
