CMC系列密集母線槽

1、概述

CMC密集母線槽是一種可以替代傳統電纜傳輸電量的導體。它是由母排、母線支撐體、絕緣體、外殼、固定件等構成，每個銅排都有絕緣介質，依靠絕緣材料絕緣的母線緊密挨著一起構成的三相四線或者三相五線導電體，外殼-般做接地處理。母線槽的安裝可以直接從變壓器接到低壓柜，也可以從低壓柜直接接到配電系統作為配電干線線路。廣泛應用于交流頻率50 ~ 60HZ，額定電壓400V，額定工作電流250A~ 5000A的工礦、企事業、高層建筑的供配電設備的輔助設備,特別適用于車間、老企業的改造。

2、使用范圍

1、密集母線槽*在下列環境中長期運行:

1.1、海拔高度不超過2000m ;

1.2、周圍空氣溫度-5°C~ +40°C，并且在24h內其平均溫度不高于+35°C ;

1.3、空氣清潔，相對濕度在*高溫度+ 40°C時不超過50%，在較低溫度時允許有較高的相對濕度，例如+ 20°C時為90%，但應考慮到由于溫度的變化，有可能會偶然地產生適度的凝露;

1.4、污染等級為二級;

1.5、安裝類別為工、IV級。

2、密集母線槽TH型*在1.1、1.2、 1.5所列條件下運行，還滿足:

2.1、空氣相對適度不大于95% ;

2.2、有凝露與霉菌的地方。

3、執行標準

GB7251.1-2005 低壓成套開關設備和控制設備第1部分:型式試驗和部分型式試驗成套設備

GB 7251.2- 2006 低壓成套開關設備和控制設備第2部分: 母線干線系統(母線槽)的特殊要求

GB/T 4208-2017 外殼防護等級( IP代碼)

GB/T 5585.1-2018 電工用銅、鋁及其合金母線第1部分:銅和銅合金母線

JB/T 9662-2011 密集絕緣母線干線系統(密集絕緣母線槽)

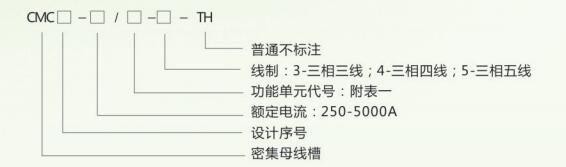

4、型號含義

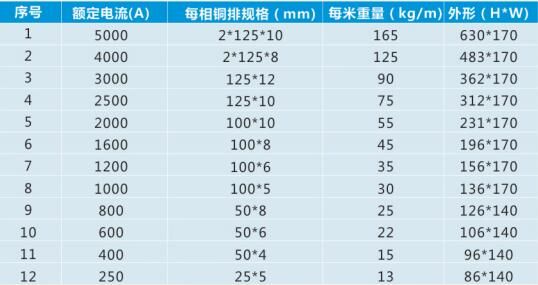

5、主要技術參數

6、CMC密集母線槽的特點

1、使用壽命長，長期投資成本低;

2、載流能力大，過載能力強;

3、電流密度大,電阻小，集膚效應小,無須降容使用;

4、電流溫升容易控制,節能降耗;

5、母線槽不容易引起火災事故;

6、分支方便;

7、插接方便;

8、維護方便;

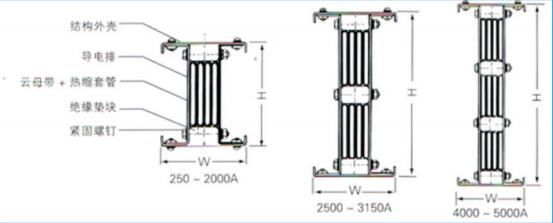

7、CMC密集母線結構參數及安裝示意圖

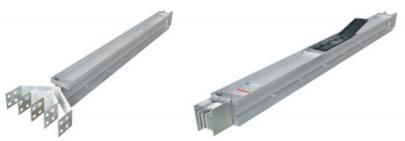

密集母線槽一般有始端母線槽、直通母線槽、L形垂直(水平)彎通母線、Z形垂直(水平)偏置母線、T形垂直(水平)三通母線、X形垂直(水平)四通母線、變?nèi)菽妇€槽、膨脹母線槽、終端封頭、插接箱、附件及緊固件等組成。
