DFW系列高壓戶外開閉所

1、概述

DFw系列戶外開閉所(又稱為戶外環網柜),是額定電壓12KV、額定電流630A以下的戶外高壓電器設備,用于電纜的聯接和分接

DFw系列高壓戶外開閉所由環網柜、帶電可觸擾屏蔽性硅橡膠電纜附件組成,根據用戶的需要進行靠組合,可在戶外全天候的運行。

2、箱體材質的選擇

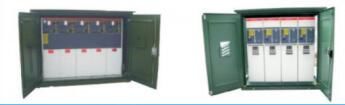

2.1、冷板噴塑

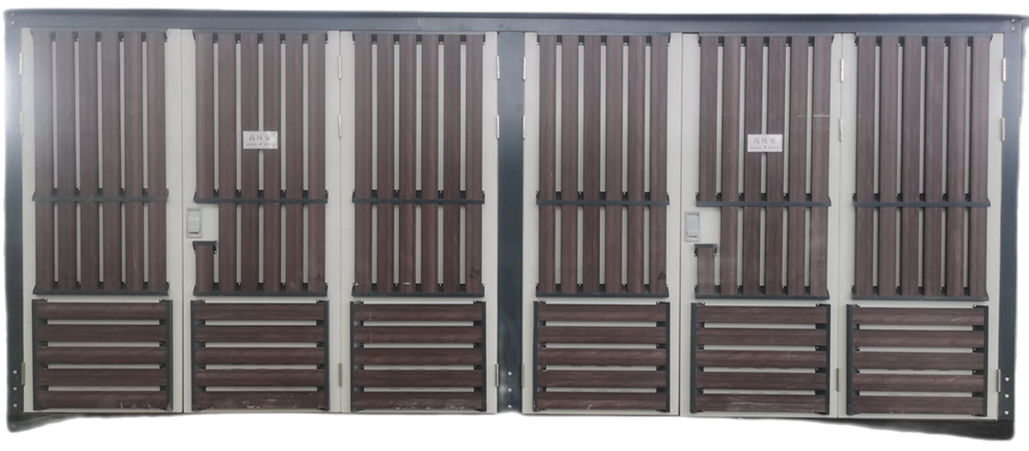

2.3、木條裝飾景觀型

2.4、非金屬材料

3、執行標準

GB11033.1-3-1989           額定電壓26/35KV及以下電力電纜附件基本技術要求

GB11022-2011                高壓開關設備和控制設備標準的共用技術要求

GB110322-2010              交流無間隙金屬氧化鋅避雷器

GB/T4109-2008              交流電壓高于1000V的絕緣套管

4、使用環境條件

4.1、海拔高度小于1000m。

4.2、周圍空氣溫度上限不超過+40℃C,下限不超過-20℃C,日平均溫差25K

4.3、污穢等級Ⅳ級。

4.4、履冰厚度10mm。

4.5、安裝場所無易燃、易爆、化學腐蝕性物資的存在

4.6、地震烈度不超過8度。

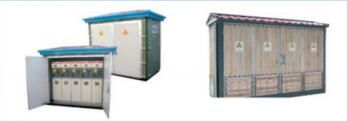

5、產品組合示意

以上湖北金頓高低壓開關柜產品展示

6、訂貨須知

1、系統額定電壓
2、系統額定電流
3、一次方案圖
4、進、出線回路數
5、進出線電纜型號規格
6、箱體材質
7、特殊要求
