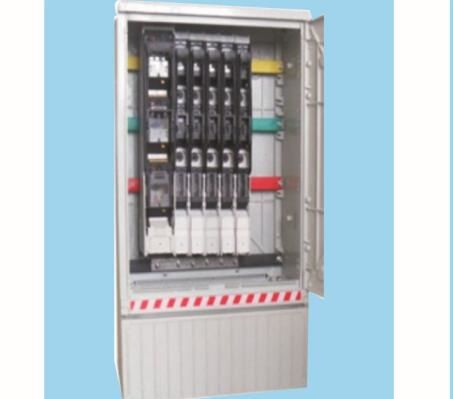

DFW-0.4系列低壓電纜分接箱

1、概述

DFW0kv低壓電纜分接箱是城網電纜化改造的配套設備,適用于交流50HZ.額定電壓380V，定額電流630A及以下的配電系統中,作為樹干式網絡接線及分支線路的保護和控制,它可裝設于戶外、戶內,可落地、壁掛或柱上安裝,將電力電纜與箱變、負荷開關柜、環網供電單元等連結起來,起到分接、分支、中繼或轉換作用,為電纜網絡化提供極大的方便,廣泛應用于個工礦企業、街道、住宅區等配電場所

2、使用條件
2.1、海拔高度不超過1000m;
2.2、適應環境溫度為:-25℃-+40℃,.大日溫差30K
2.3、空氣相對濕度日平均s95%月平均90%
2.4、污染等級為3級。
2.5、地震烈度不超過8度
2.6、無火災、爆炸危險、嚴重污染化學腐蝕和破壞絕緣氣體的場所及劇烈震動場所
2.7、由于主回路中的開合操作在輔助和控制回路上所感應的共模電壓的幅值≤16KV

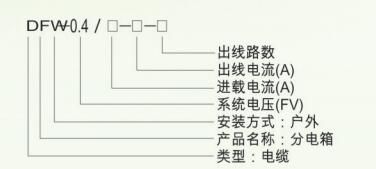

3、型號含義

湖北金頓高低壓開關柜型號展示

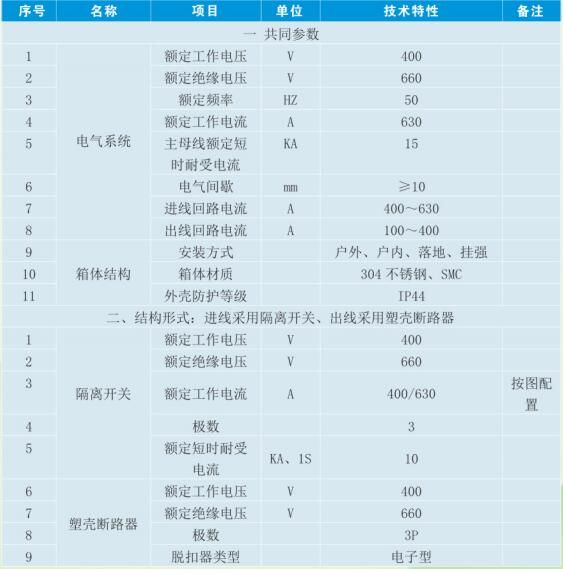

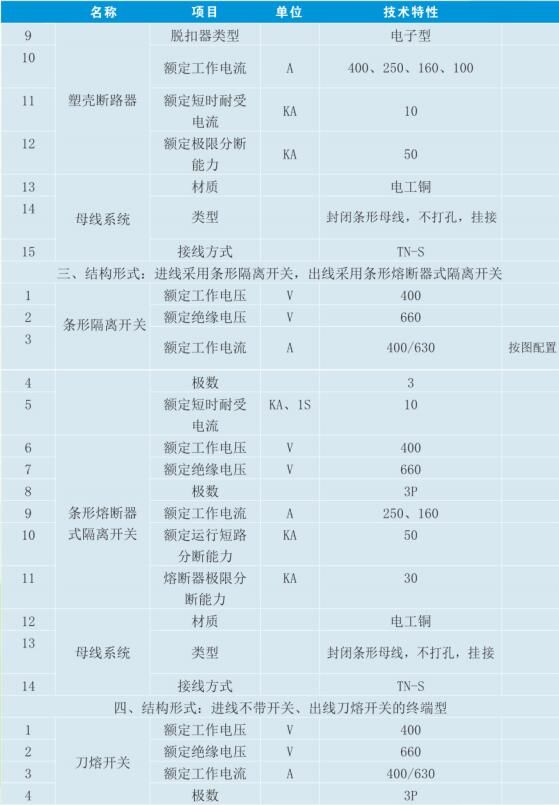

4、主要技術特性參數



5、箱體結構特性

5.1、400V電纜分支箱,按使用類型可以分為、戶外、戶內、落地式、掛墻四種型式。
5.2、400V電纜分支箱按照箱體使用的材質不同分為不銹鋼和SMC玻璃鋼兩類
6、常用一次方案圖

湖北金頓高低壓開關柜方案展示

7、訂貨須知
7.1、客戶需提供產品型號規格;
7.2、客戶需提供一次方安圖,主要元器件品牌參數
7.3、客戶需指定采用的箱體材質
7.4、客戶需指定箱體的安裝方式
7.5、客戶需指定箱體的顏色
7.6、其它需要說明的要求
